تغییرات فهرست بهای واحد پایه رشته تاسیسات برقی سال 1404 نسبت به سال 1403

در این مقاله به ارایه توضیحات کامل در مورد تغییرات فهرست بهای واحد پایه رشته تاسیسات برقی سال 1403 نسبت به سال 1403 می پردازیم
دانلود فهرست بهای سال 1404
دانلود فهرست بهای سال 1403
تغییرات بخش دستورالعمل
بخش دستورالعمل کاربرد ص 1، بند 2-1، کلمه «پرداخت» در جمله «هرگاه دستورالعملی برای پرداخت ردیفهای ستارهدار …» حذف شده است.
ص 2، بند 2-7-5 به شرح زیر اضافه شده است.

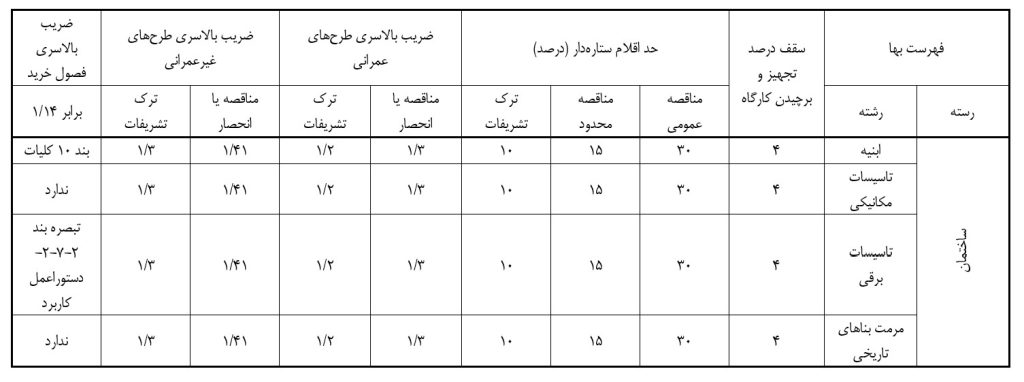

5-ضرایب بالاسری، اقلام ستارهدار و تجهیز و برچیدن کارگاه بهطور خلاصه در جدول الف آمده است.
جدول
ص3، بند 2-9، ویرایش سوم ←ویرایش چهارم
ص 3، بند 3، در جمله «مهندس مشاور یا واحد تهیهکننده برآورد باید مشخصات کامل مصالح، تجهیزات و منبع تهیه آنها …» کلمه «کار» جایگزین « مصالح، تجهیزات و منبع تهیه آنها» شده است. در ادمه همین جمله «قیمت» جایگزین «هزینه عملیات اجرایی مربوط» شده است. در ادمه همین پاراگراف، جمله «در مشخصات فنی خصوصی و نقشهها درج کند» با عبارت « در مشخصات فنی خصوصی پیمان همراه با دستورالعمل نحوه کنترل کیفیت و بازرسی فنی درج کند.» جایگزین شده است.
جمله «منظور از “منبع تهیه” این است که مهندس مشاور یا واحد تهیهکننده طرح مشخص کند که اقلام ساخت داخل یا خارج کشور است و علاوه برآن، چنانچه تولیدکننده جنس منحصر به فرد نباشد، حداقل نام سه تولیدکننده که همان جنس را با مشخصات مشابه و قیمتهای نزدیک به هم تولید میکنند، در مشخصات فنی خصوصی کار درج کند. » در انتهای بخش 3 اضافه شده است.
ص 3 بند 6 و 8 حذف شده است.
ص 4، بند 2، عبارت «قابل پرداخت است» با عبارت «لحاظ میگردد» جایگزین شده است.
ص 4، بند 6، کلمه «پرداخت» با «منظور» جایگزین شده است.
ص4، بند 8 به صورت زیر تغییر کرده است:
مبلغ مربوط به ضریبهای طبقات، منطقهای، بالاسری و هزینه تجهیز و برچیدن کارگاه، مطابق پیوستهای مربوط اعمال میگردد.
ص4، بند 9: «قابل پرداخت نیست»←«تعلق نمیگیرد»
ص 4، بند 10 حذف شده.
ص 5، بند 23، «پرداخت میشود»←«تعیین میگردد»
ص 5، بند 25، «منظور و پرداخت میشود»←«منظور میشود»
ص5، بند 26-2، «مبلغ مربوط به آن »←«مبلغ صورت وضعیت »
ص 6، بند 26-4 حذف شده.
ص 6، بند 27، 1402←1403
تغییرات مقدمه فصل اول
- تمام چراغهای این فصل باید مطابق استاندارد ملی ایران مانند INSO 5920-1، یا IEC EN60598-1 باشند.
- لازم است حداقل ضریب توان برای چراغهای این فصل، 9/0 باشد.
- لازم است درایورها شامل حفاظتهای Over Load Protection, Short Circuit Protection و No Load Protection بر اساس استانداردهای 16075 INSO یا IEC 62384 یا 7644-2-13 INSO یا IEC 61347-2-13 و INSO7644-1 یا IEC16347-1 باشند.
- مقدار پارامتر THD چراغهای LED این فصل باید کمتر از ۲0 درصد باشد همچنین فلیکر (Flicker) درایور این نوع چراغها باید کمتر از ۱۰ درصد باشد.
- حداقل طول عمر چراغهای LED ، 000,30 (سی هزار) ساعت بوده و در صورت طول عمر بیشتر تا 000,50 (پنجاه هزار) ساعت و بالاتر، ۱۰ درصد به بهای ردیف مربوطه اضافه میشود. منظور از طول عمر، افت شار نوری چراغ حداکثر تا ۳۰ درصد برای ۹۰ درصد چراغهای خریداری شده در زمان تعیین شده (L70B10) است. (اندازهگیری و محاسبات طول عمر براساس استاندارد IESNA LM-80-15 و IESNA TM-21 میباشد).
- حداقل ضریب نمود رنگ (CRI) در چراغهای LED این فصل 80 درنظر گرفته شدهاست.
- تمامی چراغهایی که در این فصل دارای حباب بدنه یا صفحه نورگذر پلیمری میباشند، لازم است صفحات مربوطه مقاوم دربرابر اشعه ماورای بنفش باشند.
- کلیه چراغهای این فصل لازم است دارای حداقل 3 سال ضمانت کارکرد (رفع عیب ناشی از تولید) از زمان تولید کالا باشند.
- قیمت کلیه چراغهای این فصل براساس شرایط دمای کارکرد محیطی منفی 10 تا مثبت 35 درجه سانتیگراد بوده (شرایط ضمانت و الزامات طول عمر در این محدوده دمایی تضمین شده است).
- پخش نور چراغهای گروههای 76 و 77 این فصل باید مناسب طراحی روشنایی محیطهای عمومی (اداری، آموزشی، درمانی و …) و بهصورت یکنواخت باشد.
- منظور از چراغهای LED با ماژول یکپارچه در ردیفهای فهرست بها، چراغهایی است که از ابتدا براساس ساختار LED طراحی شده و دارای ماول یکپارچه (Integrated) با بدنه میباشد. ردیفهای این فصل برای چراغهای با لامپ LED جداگانه یا LED Tube قابل استفاده نمیباشد.
- چراغهای این فصل دارای حباب یا صفحه نورگذر میباشند و چراغهای بدون صفحه لنزدار با پخش نور هدفمند در این فصل، لحاظ نشدهاند و درصورت نیاز به صورت ستارهدار تعیین قیمت میشوند.
- مبنای شار نوری چراغهای اعلام شده در این فصل براساس رنگ نورهای 4000 کلوین یا بالاتر میباشد. (شار نوری چراغهای با رنگ نور 3000 کلوین حدود 5 درصد کمتر میباشد.)
- در چراغهای LED، گروههای 76 و 77، چراغها با فناوری Backlight (چیدمان ماژولها پشت چراغ) یا فناوری Edgelight (چیدمان چراغها دور چراغ) قابل قبول بوده و تفاوت قیمتی منظور نشده است.
- شار نوری چراغهای این فصل بدون اضافه یا کسر بها، میتواند تا 10درصد افزایش یا کاهش داشته باشد، بعد از آن بیشتر از 10 درصد، به ازای هر 1 درصد افزایش شار نوری 5/0 درصد، به بهای ردیف مربوط اضافه میشود.
- در چراغهای LED با ماژول یکپارچه بهره نوری چراغ باید حداقل بهره نوری ذکر شده در ردیف مربوطه باشد و چنانچه بهره نوری چراغ بیش از حداقل ذکر شده باشد، به ازای هر 1درصد افزایش بهره، 1درصد به بهای ردیف مربوطه اضافه میگردد.
- قیمت چراغهای با قابلیت ترووایرینگ و لوپینگ بهصورت ستارهدار تعیین میشود.
- هزینه کندهکاری نحل نصب چراغ توکار در انواع سقف کاذب در بهای واحد ردیفهای مربوط پیشبینی نشده و بهطور جداگانه تعیین میشود.
- در چراغهای مندرج در این فصل، صرفاً هزینه اتصالات نصب برای چراغهای روکار و توکار منظور شده است.
- قیمت چراغهای 60×60 توکار گروه 76 براساس نصب چراغ در سقفهای مدولار 60×60 بوده و برای چراغهای 60×60 مناسب نصب در سقفهای یکپارچه یا گچبرگ، 5 درصد به بهای ردیفهای مربوطه اضافه میشود.
21.پیمانکاران موظف میباشند، اسناد مربوط به دارا بودن الزامات این فصل را با گواهی از مراجع معتبر از تولیدکنندگان و فروشندگان مطالبه و به اسناد ضمیمه نمایند.
تغییرات مقدمه فصل سوم
- تمام چراغهای این فصل باید مطابق استاندارد ملی ایران INSO-5920-1 و IEC EN60598-1 باشند.
- لازم است حداقل ضریب توان برای چراغهای مندرج در این فصل، 9/0 باشد.
- لازم است درایورها شامل حفاظتهای Short Circuit Protection، Over Load Protection و No Load Protection براساس استانداردهای INSO16075 یا IEC62384 ، INSO7644-2-13 یا IEC61347-2-13، 1-INSO7644 یا 1-IEC61347 ، INSO07260 یا IEC61000 و INSO23079 یا IEC61547 باشند.
- مقدار پارامتر THD چراغهای LED این فصل، باید کمتر از 20 درصد باشد و همچنین فلیکر(Flicker) درایور این نوع چراغها باید کمتر از 10 درصد باشد.
- حداقل طول عمر چراغهای LED ، 000,30 (سی هزار) ساعت بوده و در صورت طول عمر بیشتر تا 000,50 (پنجاه هزار) ساعت و بالاتر، ۱۰ درصد به بهای ردیف مربوطه اضافه میشود. منظور از طول عمر، افت شار نوری چراغ حداکثر تا ۳۰ درصد برای ۹۰ درصد چراغهای خریداری شده در زمان تعیین شده (L70B10) است. (اندازهگیری و محاسبات طول عمر براساس استاندارد IESNA LM-80-15 و IESNA TM-21 میباشد).
- برای چراغهای صنعتی گرد یا چهارگوش یا خطی LED ، گروه 16، حداقل ولتاژ قابل تحمل (Surge Protection) 4 کیلوولت میباشد.
- کلیه چراغهای با بدنه، حباب یا نورگذر پلیمری، لازم است مقاوم دربرابر اشعه ماورای بنفش باشند.
- کلیه چراغهای این فصل لازم است دارای حداقل 3 سال ضمانت کارکرد (رفع عیب ناشی از تولید) از زمان تولید کالا باشند.
- کلیه چراغهای این فصل براساس شرایط دمای کارکرد محیطی منفی 10 تا مثبت 45 درجه سانتیگراد منظور شده است (شرایط ضمانت و الزامات طول عمر در این محدوده دمایی تضمین شده است).
- چراغهای LED با ماژول یکپارچه در ردیفهای فهرست بها، چراغهایی هستند که از ابتدا براساس ساختار LED طراحی شده و دارای ماژول یکپارچه(Integrated) با بدنه میباشند و شامل چراغهای با لامپ LED جداگانه یا LED Tube نیست.
- مبنای شار نوری چراغهای اعلام شده در این فصل براساس رنگ نورهای 4000 کلوین یا بالاتر میباشد. (شار نوری چراغهای با رنگ نور 3000 کلوین حدود 5 درصد کمتر میباشد.)
- شار نوری چراغهای این فصل بدون اضافه یا کسر بها، میتواند تا 10درصد افزایش یا کاهش داشته باشد، بعد از آن بیشتر از 10 درصد، به ازای هر 1 درصد افزایش شار نوری 5/0 درصد، به بهای ردیف مربوط اضافه میشود.
- در چراغهای LED با ماژول یکپارچه بهره نوری چراغ باید حداقل بهره نوری ذکر شده در ردیف مربوطه باشد و چنانچه بهره نوری چراغ بیش از حداقل ذکر شده باشد، به ازای هر 1درصد افزایش بهره، 1درصد به بهای ردیف مربوطه اضافه میگردد.
- پیمانکاران موظف میباشند، اسناد مربوط به دارا بودن الزامات این فصل را با گواهی از مراجع معتبر از تولیدکنندگان و فروشندگان مطالبه و در اسناد ضمیمه نمایند.
تغییرات مقدمه فصل چهارم
- تمام چراغهای این فصل باید مطابق استاندارد ملی ایران INSO-5920-1 و IEC EN60598-1 باشند.
- لازم است حداقل ضریب توان برای چراغهای مندرج در این فصل، 9/0 باشد.
- لازم است درایورها شامل حفاظتهای Short Circuit Protection، Over Load Protection و No Load Protection براساس استانداردهای INSO16075 یا IEC62384 ، INSO7644-2-13 یا IEC61347-2-13، 1-INSO7644 یا 1-IEC61347 باشند.
- مقدار پارامتر THD چراغهای LED این فصل، باید کمتر از 20 درصد باشد و همچنین فلیکر(Flicker) درایور این نوع چراغها باید کمتر از 10 درصد باشد.
- حداقل طول عمر چراغهای LED ، 000,30 (سی هزار) ساعت بوده و در صورت طول عمر بیشتر تا 000,50 (پنجاه هزار) ساعت و بالاتر، ۱۰ درصد به بهای ردیف مربوطه اضافه میشود. منظور از طول عمر، افت شار نوری چراغ حداکثر تا ۳۰ درصد برای ۹۰ درصد چراغهای خریداری شده در زمان تعیین شده (L70B10) است. (اندازهگیری و محاسبات طول عمر براساس استاندارد IESNA LM-80-15 و IESNA TM-21 میباشد).
- در چراغهای خیابانی و معابر LEDگروه 12، حداقل ولتاژ گذار قابل تحمل (Surge Protection) 4 کیلوولت میباشند.
- کلیه چراغهای پارکی یا چمنی با بدنه، حباب یا نور گذر پلیمری، لازم است مقاوم در برابر اشعه ماورا بنفش باشند.
- کلیه چراغهای این فصل لازم است دارای حداقل 3 سال ضمانت کارکرد (رفع عیب ناشی از تولید) از زمان تولید کالا باشند.
- کلیه چراغهای این فصل براساس شرایط دمای کارکرد محیطی منفی 10 تا مثبت 45 درجه سانتیگراد منظور شده اند (شرایط ضمانت و الزامات طول عمر در این محدوده دمایی تضمین شده است).
10 پخش نور چراغهای خیابانی و معابری این فصل، باید از نوع پخش نور مختص خیابانی و معابری باشند (پخش نور باز یا تیز موردقبول نمیباشد). بهگونهای که الزامات روشنایی خیابان یا معبر موردنظر کارفرما در طراحی روشنایی تامین شود.
- منظور از چراغهای LED با ماژول یکپارچه چراغهایی است که از ابتدا براساس ساختار LED طراحی شده و دارای ماژول یکپارچه(Integrated) با بدنه میباشند و شامل چراغهای با لامپ LED جداگانه یا LED Tube نیست.
- مبنای شار نوری چراغهای اعلام شده در این فصل براساس رنگ نورهای 4000 کلوین یا بالاتر میباشد. (شار نوری چراغهای با رنگ نور 3000 کلوین حدود 5 درصد کمتر میباشد.)
- شار نوری چراغهای این فصل بدون اضافه یا کسر بها، میتواند تا 10درصد افزایش یا کاهش داشته باشد، بعد از آن بیشتر از 10 درصد، به ازای هر 1 درصد افزایش شار نوری 5/0 درصد، به بهای ردیف مربوط اضافه میشود.
- در چراغهای LED با ماژول یکپارچه بهره نوری چراغ باید حداقل بهره نوری ذکر شده در ردیف مربوطه باشد و چنانچه بهره نوری چراغ بیش از حداقل ذکر شده باشد، به ازای هر 1درصد افزایش بهره، 1درصد به بهای ردیف مربوطه اضافه میگردد.
- پیمانکاران موظف میباشند، اسناد مربوط به دارا بودن الزامات این فصل را با گواهی از مراجع معتبر از تولیدکنندگان و فروشندگان مطالبه و در اسناد ضمیمه نمایند.
تغییرات مقدمه فصل پنجم:
- تمام چراغهای LED باید مطابق استاندارد ملی ایران مانند INSO 9520-1، IEC EN60598 باشند.
- چراغهای ضد انفجار گروه 30، باید مطابق استاندارد معتبر ملی INSO5505 یا IEC 60079 باشند.
- لازم است حداقل ضریب توان برای چراغهای مندرج در این فصل، 9/0 باشد.
- لازم است درایورها شامل حفاظتهای Short Circuit Protection، Over Load Protection و No Load Protection براساس استانداردهای INSO16075 یا IEC62384 ، INSO7644-2-13 یا IEC61347-2-13، 1-INSO7644 یا 1-IEC61347 باشند. برای چراغهای اتاق عمل یا اتاق تمیز گروه 25 لازم ات درایورها علاوه بر استانداردهای ذکر شده دارای INSO 7260-3 یا IEC 61000 و INSO 23079 یا IEC 61547 باشند.
- مقدار پارامتر THD چراغهای LED این فصل، باید کمتر از 20 درصد باشد و همچنین فلیکر(Flicker) درایور این نوع چراغها باید کمتر از 10 درصد باشد.
- حداقل طول عمر چراغهای LED ، 000,30 (سی هزار) ساعت بوده و در صورت طول عمر بیشتر تا 000,50 (پنجاه هزار) ساعت و بالاتر، ۱۰ درصد به بهای ردیف مربوطه اضافه میشود. منظور از طول عمر، افت شار نوری چراغ حداکثر تا ۳۰ درصد برای ۹۰ درصد چراغهای خریداری شده در زمان تعیین شده (L70B10) است. (اندازهگیری و محاسبات طول عمر براساس استاندارد IESNA LM-80-15 و IESNA TM-21 میباشد).
- در چراغهای نورافکن LED گروه 28، حداقل ولتاژ گذاری قابل تحمل (Surge Protection) 4 کیلوولت میباشد.
- کلیه چراغهای این فصل با بدنه، حباب یا نور گذر پلیمری، لازم است مقاوم در برابر اشعه ماورا بنفش باشند.
- کلیه چراغهای این فصل لازم است دارای حداقل 3 سال ضمانت کارکرد (رفع عیب ناشی از تولید) از زمان تولید کالا باشند.
- کلیه چراغهای گروه 28، 30 و 31 این فصل براساس شرایط دمای کارکرد محیطی منفی 10 تا مثبت 45 درجه سانتیگراد درنظر گرفته شدهاند (شرایط ضمانت و الزامات طول عمر در این محدوده دمایی تضمین شده است).
- کلیه چراغهای گروه 23، 25 و 32 این فصل براساس شرایط دمای کارکرد محیطی منفی 10 تا مثبت 35 درجه سانتیگراد درنظر گرفته شدهاند (شرایط ضمانت و الزامات طول عمر در این محدوده دمایی تضمین شده است).
- چراغهای LED با ماژول یکپارچه در ردیفهای این فصل، چراغهایی است که از ابتدا براساس ساختار LED طراحی شده و دارای ماژول یکپارچه(Integrated) با بدنه میباشد. چراغهای با لامپ LED جداگانه یا LED Tube شامل این فصل نمیباشد.
- منظور از چراغ اضطراری نشان (Maintained) در گروه 32، چراغی است که بهصورت دائم روشن است. یعنی در زمان وجود برق از خط نرمال تغذیه شده و در زمان قطع برق از باتری داخلی تغذیه میکند.
- منظور از چراغهای اضطراری نشان (Non-Maintained)، در گروه 32، چراغی است که فقط در حالت اضطراری و قطع برق روشن میشود. یعنی در زمان وجود برق این چراغ خاموش بوده و تنها در زمان قطع برق از باتری داخلی تغذیه میکند.
- مبنای شار نوری چراغهای اعلام شده در این فصل براساس رنگ نورهای 4000 کلوین یا بالاتر میباشد. (شار نوری چراغهای با رنگ نور 3000 کلوین حدود 5 درصد کمتر میباشد.)
- شار نوری چراغهای این فصل بدون اضافه یا کسر بها، میتواند تا 10 درصد افزایش یا کاهش داشته باشد، بعد از آن بیشتر از 10 درصد، به ازای هر 1 درصد افزایش شار نوری 5/0 درصد به بهای ردیف مربوطه اضافه میشود.
- در چراغهای LED با ماژول یکپارچه بهره نوری چراغ باید حداقل بهره نوری ذکر شده در ردیف مربوطه باشد و چنانچه بهره نوری چراغ بیش از حداقل ذکر شده باشد، به ازای هر 1درصد افزایش بهره، 1درصد به بهای ردیف مربوطه اضافه میگردد.
- پیمانکاران موظف میباشند، اسناد مربوط به دارا بودن الزامات این فصل را با گواهی از مراجع معتبر از تولیدکنندگان و فروشندگان مطالبه و در اسناد ضمیمه نمایند.
ص 71 فصل چهاردهم، بند 1-2، «رنگآمیزی شینه»←«پوشش شینه» و «آزمایش کارخانهای»←« آزمایش کارخانهای بستهبندی و بارگیری»
ص 71، از بند 4 به بعد به شرح زیر اصلاح شده است:
- تمام فیوزهای فشنگی کندکار و تندکار، باید طبق استاندارد 49522 DIN یا 49515 DIN و 0636 VDE و 269 IEC یا 3A-269 IEC، ساخته شده باشند.
- تمام فیوزهای فشنگی کندکار و تندکار، دارای ولتاژ اسمی 500 ولت بوده و شامل پایه، کلاهک چینی و واشر کالیبره به طور کامل هستند.
- تمام کلیدهای اتوماتیک مینیاتوری نوع کندکار یا تندکار با قدرت قطع 6 کیلو آمپر بوده و میتوانند از نوع کلاس A یا B یا C یا D باشند. کلیدهای یک پل دارای ولتاژ اسمی 250 ولت و کلیدهای دو پل یا سه پل دارای ولتاژ اسمی ۵۰۰ ولت بوده باید براساس استانداردDIN42677 یا 0641 VDE یا IEC60898 ساخته شده باشند.
- در صورتی که کلید اتوماتیک مینیاتوری یک پل، از نوع تک پل با قطع نول باشد، 70 درصد به بهای واحد ردیف مربوط اضافه خواهد شد.
- در صورتی که کلید اتوماتیک مینیاتوری سه پل، از نوع قطع نول باشد 50 درصد به بهای واحد ردیف مربوط اضافه خواهد شد.
- در صورتی که کلید اتوماتیک مینیاتوری یک یا دو یا سه پل با قدرت قطع کمتر از 6 کیلو آمپر باشد، 30 درصد از بهای واحد ردیف مربوط کسر خواهد شد.
- درصورتی که کلید اتوماتیک مینیاتوری یک یا دو یا سه پل با قدرت قطع 10 کیلو آمپر باشد، 15 درصد به بهای واحد ردیف مربوط اضافه خواهد شد.
- کلیدهای حفاظت نشست جریان زمین باید طبق استاندارد 0664 DINVDE و کلیدهای کنترل از راه دور (رله ضربهای) باید طبق استاندارد 0660 DINVDE یا IEC 61008 تولید شده باشند.
- کلیدهای اتوماتیک کامپکت ثابت و کشویی باید دارای ولتاژ اسمی 500 ولت بوده و طبق استاندارد DINVDE0660 یا IEC60947 ساخته شده باشند.
- درصورتیکه کلید اتوماتیک کامپکت ثابت یا کشویی، از نوع چهارپل باشد، 30 درصد به بهای واحد ردیف مربوط اضافه خواهد شد.
- درصورتیکه کلید اتوماتیک هوایی ثابت یا کشویی، از نوع چهارپل باشد، 30 درصد به بهای واحد ردیف مربوط اضافه خواهد شد.
- درصورتیکه کنتاکتور سه پل خشک دارای بوبین کمتر از 230 ولت باشد، 40 درصد به بهای واحد ردیف مربوط اضافه خواهد شد.
- چراغهای سیگنال و دکمههای فشاری برای نصب روی تابلو و نیز جعبههای پلاستیکی روکار باید دارای درجه حفاظت IP54 باشند.
- چنانچه به جای دکمه فشاری از قفل ایمنی (یا کلید سویچی) استفاده شود، ۱۰۰ درصد به بهای واحد ردیفهای گروه ۷۳ اضافه خواهد شد.
- ترمینالهای پیچی، باید قابل نصب روی ریلهای استاندارد 50022-35 DINEN باشند.
- در صورتی که ردیف ۱۴۲۵۰۱ برای نصب کلید اتوماتیک یا حرارتی یا گردان در داخل تابلوهای برق بکار رود، ۵ درصد به بهای واحد مذکور اضافه خواهد شد.
- در صورتی که قدرت اتصال کوتاه مقره های تابلویی اتکایی و ایزولاتورها ۶۰ تا ۱۲۰ کیلو آمپر باشد، ۳۰ درصد به بهای ردیف مربوط اضافه خواهد گردید.
- در صورتی که ایزولاتورهای گروه ۸۷ برای شینههای بیش از ۱۰۰۰ آمپر تا ۴۰۰۰ آمپر باشند، ۲۰۰ درصد به بهای ردیف مربوط اضافه خواهد گردید.
- تابلوهای برق ایستاده و دیواری پیشبینی شده در این فصل با درجه حفاظت IP20 میباشند. این تابلوها شامل لوازم برقی مورد مصرف نیستند و هزینه لوازم یاد شده در بهای واحد تابلوها منظور نشده است.
- در صورتی که تابلوهای برق ایستاده و دیواری دارای درجه حفاظت IP42 یا بالاتر باشند، ۲۰ درصد به بهای ردیف مربوط اضافه خواهد گردید.
- درصورتی که تابلوهای برق ایستاده و دیواری از رنگ پودری بطریقه الکترواستاتیک (پخته) استفاده شود، ۱۰ درصد به بهای ردیف مربوط اضافه خواهد گردید.
- در صورتی که تابلوهای برق ایستاده و دیواری از ورق گالوانیزه استفاده شود، ۱۰ درصد به بهای ردیف مربوط اضافه خواهد گردید.
- در ردیف ۱۴۸۹۰۱ با توجه به مشخصات فنی، استفاده از ستونهای پیش ساخته خمکاری شده با ورق 5/1 میلیمتر بلامانع است.
- برای تابلوهای دیواری با ارتفاع بیشتر از یک متر ضخامت ورق بدنه تابلو 5/1 میلیمتر و ورق درب تابلو 2 میلیمتر باشد و بهای آن مشابه ردیف 149001 منظور میگردد.
- ص 94 بند 6 از فصل پانزدهم به شرح زیر اضافه شده است:
- درصورتیکه ترانس جریان به جای کلاس یک، کلاس 5/0 باشد، اضافه بهای 20 درصد به ردیف مربوطه اعمال خواهد شد.
ص 136، فصل بیست و هفتم، بند 11، «پیشبینی نشده و به طور جداگانه پرداخت میشود»←«پیشبینی نشده است»
ص185، پیوست1، بند 2، «هیچگونه پرداختی برای حمل…»←«هیچگونه بهایی برای حمل…»
ص 194، بند 2-1، «برآورد و پرداخت میشود»←«برآورد میشود»
ص 194، بند 2-4، «پرداخت تعرفههای ثابت برق»←«هزینه تعرفههای ثابت برق»
ص 195، بند 2-12، «پرداخت کند»←«تقبل نماید»
ص 195 بند 2-17 به شرح زیر اصلاح میشود:
17-2. جمع مبالغ مقطوع هزینه تجهیز و برچیدن کارگاه، بدون احتساب هزینههای مربوط به ردیفهای 990104 تا 990301 و 991001تا 991104، فهرست تجهیز و برچیدن کارگاه، (که خود این ردیفها نیز باید به صورت مقطوع منظور شود) نباید از میزان تعیین شده در زیر بیشتر شود. در صورتی که در موارد استثنایی این هزینه از حد تعیین شده بیشتر باشد، هزینه تجهیز و برچیدن کارگاه، باید قبل از ارجاع کار، به تصویب شورای عالی فنی برسد.
1-17-2 حداکثر مبلغ هزینه تجهیز و برچیدن کارگاه در فهرستبهای مختلف مطابق جدول مربوط در دستورالعمل کاربرد تعیین شده است، درصد تعیین شده در جدول یادشده به نسبت مبلغ برآورد هزینه اجرای کار بدون هزینههای تجهیز و برچیدن کارگاه میباشد.
2-17-2 در کارهایی که برای برآورد هزینه اجرای آنها بیش از یک رشته فهرست بها استفاده میشود، حداکثر مبلغ تجهیز و برچیدن کارگاه از مجموع حاصل درصد تعیین شده برای هر فهرست بها ضرب در مبلغ برآورد هزینه اجرای کار همان فهرست بها بدون هزینههای تجهیز و برچیدن کارگاه تعیین میگردد.
ص 196 بند 3-5، به صورت زیر اصلاح شده است:
5-3. تعهدات کارفرما در زمینه تجهیز و برچیدن کارگاه، در حدی که در اسناد و مدارک پیمان پیشبینی شده است، انجام میشود. تجهیز کارگاه مازاد بر موارد یا مبالغ پیشبینی شده در پیمان( به استثنای موارد پیشبینی شده در شرایط خصوصی پیمان) که مورد نیاز انجام کار است، به هزینه پیمانکار است. چنانچه طبق شرایط عمومی ،پیمان مبلغ پیمان تغییر کند، بهای کل مقطوع تجهیز و برچیدن کارگاه تغییر نمیکند.
هزینه تجهیز کارگاه اضافی، تنها برای کارهای جدید (موضوع تبصره دو پیوست کارهای جدید)، قابل تغییر است.
ص 196، بند 3-6، «پرداخت میشود»←«تعلق میگیرد»
ص 196، بند 3-7، جمله «و هزینه آن از ردیف مربوط تامین میشود.» به انتهای بند اضافه شده است.
ص 196 و 197، بند 3-8 به شکل زیر اصلاح میشود:
8-3. ساختمانها، تاسیسات و تجهیزات مربوط به تجهیز کارگاه که در زمینهای تحویلی کارفرما احداث شده است، باید پس از انجام کار برچیده شوند. تجهیزات و مصالح بازیافتی تجهیز کارگاه (به استثنای تجهیز انجام شده توسط کارفرما)، متعلق به پیمانکار است. به جز تجهیزات، ساختمانها و قطعات پیش ساخته قابل انتقال، چنانچه ساختمانها و تاسیسات تجهیز کارگاه که توسط پیمانکار در زمین کارفرما احداث شده است، مورد نیاز کار فرما باشد، بهای مصالح بازیافتی آن ها، بر اساس نرخ متعارف روز با توافق دو طرف تعیین و به حساب طلب پیمانکار منظور و ساختمانها و تاسیسات یاد شده به کار فرما واگذار میشود. در این صورت بابت برچیدن ساختمانها و تاسیسات مذکور به پیمانکار هزینهای درنظر گرفته نمیشود.
تبصره: تجهیز ساختمانهای اداری، دفاتر و محلهای سکونت و مانند آن، پس از برچیدن کارگاه متعلق به پیمانکار است.
ص 197 عنوان بند 4 از «نحوه پرداخت» به «نحوه محاسبه هزینه» تغییر یافته است.
ص 197 بند 4-1: بهصورت زیر اصلاح میگردد:
1-4. ردیفهای این پیوست به سه نوع اول، دوم و سوم دستهبندی میشوند که در جدول پیوست، نوع آن ردیف درج شده است. هزینه هر یک از ردیفهای تجهیز و برچیدن ،کارگاه، با انجام عملیات هر یک از ردیفها، به شرح زیر محاسبه میگردد.
نوع اول، ردیفهایی است که مستلزم احداث ساختمان، تامین و نصب تجهیزات، تاسیسات و همچنین اقدامهای مربوط به نگهداری و بهرهبرداری میشود. برای ساختمانهایی که احداث میشود، ۷۰ درصد بهای واحد این ردیفها متناسب با پیشرفت عملیات احداث و ۳۰ درصد بهای واحد ردیفها بابت هزینههای مربوط به نگهداری و بهرهبرداری آن ساختمانها با تاسیسات متناسب با پیشرفت موضوع پیمان تعلق میگیرد. همچنین در مورد ساختمانهای پیشساخته مانند کاروانها، ۳۰ درصد بهای واحد ردیفها متناسب با ساخت پی و عملیات نصب و ۷۰ درصد بهای واحد ردیفها بابت هزینههای مربوط به نگهداری و بهرهبرداری آن متناسب با پیشرفت موضوع پیمان تعلق میگیرد.
تبصره: در خصوص اجاره و یا خرید خدمت مربوط به ردیفهای 990101 ،990102، 990103، 990302، ۱۵ درصد بهای واحد این ردیفها متناسب با پیشرفت عملیات مربوط به آن ردیفها و ۸۵ درصد بهای واحد آن ردیفها بابت هزینههای مربوط به نگهداری و بهرهبرداری ساختمانها یا تاسیسات مربوط، متناسب با پیشرفت موضوع پیمان تعلق میگیرد.
نوع دوم. ردیفهایی است که به صورت مستمر در طول اجرای کار انجام میشود. بهای این ردیفها متناسب با پیشرفت موضوع پیمان تعلق میگیرد.
نوع سوم. ردیفهایی است که با توجه به نیاز کار و برنامه زمانی، اجرا میشود. بهای این ردیفها متناسب با پیشرفت عملیات مربوط به همان ردیف تجهیز و برچیدن کارگاه، تعلق میگیرد.
ص 197، بند 4-3، «منظور و پرداخت میشود»←«منظور میگردد»
ص 197 بند 4-4 و 4-5 بهصورت زیر اصلاح میگردد:
4-4. در صورت درخواست واحد تهیهکننده برآورد و یا مهندس مشاور، قبل از ارجاع کار و تصویب کار فرما، هزینههای مربوط به مهندس مشاور در ردیفهای 990301 تا 990304 درج نمیشود و در این حالت بر اساس ضوابط بخشنامه نظارت، هزینههای مربوط، جداگانه محاسبه و به مهندس مشاور تعلق میگیرد.
4-5. ردیفهای شماره 991401 تا 991403 به تناسب پیشرفت فیزیکی عملیات مربوط و در صورت تامین شدن الزامات پنجگانه مندرج در پیوست شماره 5 ضابطه شماره 773 با عنوان «دستورالعمل ارزیابی کیفیت و مشخصات فنی عملیات اجرا شده» تعلق میگیرد.
ص 202، بند 2، «پرداخت قیمت جدید»←«تعیین قیمت جدید»
